應用

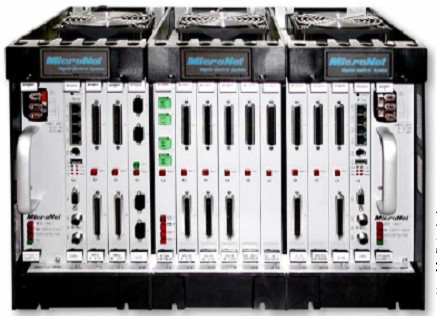

MicroNet?控制系統是目前數字式可編程控制器中的高端產品, 可適用于多種控制應用:燃?xì)廨啓C(jī)、蒸汽輪機、水輪機、柴油機、氣體發動機。
控制系統能提供靈活的控制平臺, 來控制各種原動機及其相關的過程,如高速控制功能、 順序控制、 輔助系統控制、 喘振控制、 監控報警和測站控制等。數字式MicroNet控制器可配置為單點或三冗余( TMR) 結構。 如有需要, 這兩種結構均可進行多機箱擴展, 并均可支持多類型的I/O點, 包括網絡離散I/O。
編程配置
MicroNet控制器為編程提供了IEC1131-3環境:
1、功能塊圖—采用Woodward GAP?圖形化應用編程平臺。
2、順序功能圖— 用Woodward GAP語言
MicroNet的控制器機箱采用VME總線,分為6槽或12槽兩種。 這兩種機箱的電源部分和控制模板部分均在同一機箱內。 電源部分可為單點或雙冗余形式。
程序執行
MicroNet操作系統與GAP語言一起, 提供了強大的控制環境。 Woodward獨有的速率組結構確保了控制功能按照工程人員預先設定好的運行周期執行。 關鍵的控制回路可設定為5ms運行周期,而非關鍵的控制周期通常設定為較慢的速率。 這種速率組結構能有效防止系統因代碼添加造成的動態特性改變的可能性。 控制始終是確定和可預測的。
